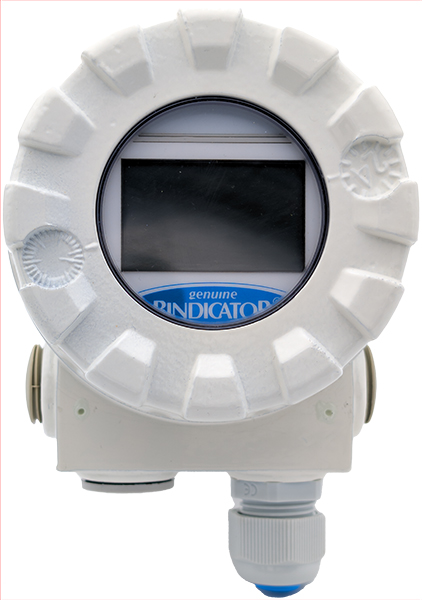

Transmissor de nível por radar sem contato SiloTect

Categoria Nível Contínuo

Medição contínua de nível

O transmissor de nível por radar sem contato SiloTect garante medições de nível precisas e confiáveis tanto para materiais a granel secos quanto para líquidos. Utilizando a avançada tecnologia FMCW de 80 GHz, ele oferece precisão milimétrica mesmo nos ambientes mais desafiadores.

Principais Aplicações

Qual é o alcance de medição do transmissor de nível por radar SiloTect?
O SiloTect está disponível em três configurações de alcance de medição: até 10 m (33 pés), até 20 m (66 pés) e até 30 m (98 pés). Para aplicações que excedam 30 m (98 pés), a Bindicator recomenda consultar diretamente a fábrica.

Qual a precisão do SiloTect?
O SiloTect atinge uma precisão de ±0,078 pol (±2 mm) a ±0,157 pol (±4 mm) em escala, dependendo da aplicação e da configuração. Possui uma zona morta de 0 pés (0 m), o que significa que a medição começa na face da antena, sem zona cega.

O SiloTect pode ser usado em ambientes de silos empoeirados?
Sim. O SiloTect utiliza tecnologia de radar FMCW de 80 GHz, que é praticamente imune a poeira, vapor ou partículas em suspensão no ar. Seu ângulo de feixe estreito e foco de sinal superior minimizam a interferência das paredes e estruturas internas do silo. Um sistema opcional de purga de ar está disponível para proteger a face do radar contra o acúmulo de material e umidade em ambientes agressivos.

Qual a diferença entre sensores de nível de radar de 80 GHz e de frequências mais baixas?
O radar de 80 GHz opera em um comprimento de onda mais curto do que os sistemas mais antigos de 26 GHz, produzindo um ângulo de feixe mais estreito e uma antena menor. Isso se traduz em melhor foco, menos ecos falsos provenientes das paredes do recipiente e melhor desempenho em silos com geometrias complexas ou materiais de baixa constante dielétrica. O SiloTect suporta meios com constante dielétrica (εr) de até 1,4 no modelo de longo alcance.

Para quais materiais e setores o SiloTect foi projetado?
O SiloTect mede sólidos a granel secos, incluindo grãos, cimento, pós, grânulos, plásticos e carvão, bem como líquidos, incluindo emulsões, produtos químicos e fluidos viscosos. É utilizado em diversos setores, como ração animal e grãos, materiais de construção, processamento de alimentos, fabricação de produtos químicos, energia, tratamento de água e produtos farmacêuticos.

O SiloTect possui certificação ATEX ou FM?
As aprovações ATEX e FM estarão disponíveis em breve. O SiloTect possui atualmente classificações IP66 e IP67 (NEMA 4X/6), tornando-o adequado para ambientes externos e sujeitos a lavagem. Consulte a Bindicator para obter o status de certificação mais recente antes de especificar o produto para aplicações em áreas classificadas.

Como o SiloTect é configurado e programado?
O SiloTect suporta três métodos de configuração: programação no local através do visor gráfico plug-in, configuração sem fio usando Bluetooth® e o aplicativo móvel Bindicator, e configuração remota através do software gratuito para desktop EView2. A comunicação HART é suportada para integração com sistemas de controle existentes.

Destaques

Medição de nível confiável e sem contato para sólidos e líquidos

O transmissor de nível por radar SiloTect oferece medições de nível de alta precisão e sem necessidade de manutenção para sólidos a granel secos e materiais líquidos. Com a avançada tecnologia de radar FMCW de 80 GHz, o SiloTect garante desempenho confiável mesmo em ambientes exigentes, como silos empoeirados, tanques com vapor ou recipientes com estruturas internas complexas.

Ideal para indústrias como ração animal e grãos, cimento, processamento de alimentos, fabricação de produtos químicos, energia e tratamento de água, o SiloTect se adapta a uma ampla gama de materiais — de pós e grânulos a emulsões e líquidos viscosos.

Compacto. Configurável. Construído para ambientes exigentes.

O SiloTect foi projetado para prosperar onde outros sensores encontram dificuldades. Sua construção robusta, opções de configuração versáteis e processamento de sinal avançado o tornam a solução ideal para tarefas desafiadoras de medição de nível — seja lidando com materiais a granel secos e empoeirados ou com produtos químicos líquidos agressivos.

Com múltiplas opções de antena e invólucro, o SiloTect se adapta aos requisitos do seu processo sem comprometer a qualidade. A configuração é simples e intuitiva graças à conectividade Bluetooth® e ao acesso móvel por meio do aplicativo MobileEView™, enquanto a configuração remota através do software EView2 garante flexibilidade de qualquer lugar.

De temperaturas extremas a materiais agressivos, o SiloTect oferece desempenho consistente e de alta precisão — sem necessidade de contato.

Especificações

Informação adicional

Conexão ao processo	1½” BSP, 1½” NPT, flange de aço inoxidável de 3” a 5”, flange de alinhamento de 3” a 5”
Precisão	± 0,078" (±2 mm) – ± 0,157" (±4 mm) em escala
Temperatura do Processo	Versão padrão: –40…+158 °F (–40…+80 °C), Versão para alta temperatura: –40…+400 °F (–40…+200 °C)*
Pressão	Antena de aço inoxidável: –1…40 bar (–0,1…4,0 MPa; –14,5…580 psi), Antena de PP, PTFE: –1…3 bar (–0,1…0,3 MPa; –14,5…43,5 psi), PVDF
Potência operacional	12…36 V CC
Opções de flange	Aço inoxidável: 3”, 4”, 5” Flange de mira: 3”, 4”, 5”
Frequência do sinal	77…81 GHz
Frequência de medição	~1/s
Classificação	ATEX, Classificações/Aprovações: IP66/IP67 (NEMA 4X/6), FM
